Структура и основные элементы материнской платы Abit BE6II

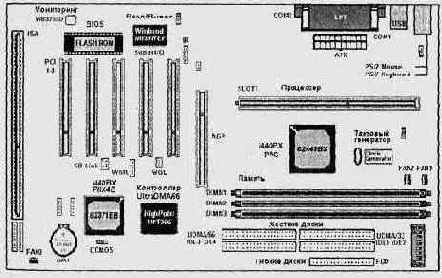

Рисунок 16.1. Структура и основные элементы материнской платы Abit BE6-II


Abit BE6 — ATX (305x210 мм), чипсет 1440ВХ AGPset. Разъем Slot 1. Процессоры: Pentium III, Pentium II и Celeron 233—700 МГц. Частота шины FSB: 66, 75, 83, 100 МГц и т.д. ОЗУ-- 3 DIMM (168 р, 8, 16, 32, 64, 128, 256 Мбайт), до 768 Мбайт SDRAM, ECC. AGP 1X/2X. 2 порта UltraDMA/33 IDE и 2 порта UltraDMA/66/33 IDE. I/O — 2 последовательных порта, 1 параллельный порт (ЕСР/ЕРР), 2 USB, PS/2, IrDA TX/RX Header, floppy. ACPI, Hardware monitoring, Wake on LAN header, Wake on Ring header и т. д. BIOS — Award BIOS, АРМ, DMI, Plug and Play, Write-Protect Anti-Virus, SoftMenu П. Слоты: 5 PCI, 2 ISA, 1 AGP.

Abit BF6 - ATX (305x200 мм), чипсет i440BX AGPset. Разъем Slot 1. Процессоры: Pentium III, Pentium II и Celeron 233—800 МГц. Частоты шины FSB: 66, 75, 100 МГц и т. д. ОЗУ - 3 DIMM (168 р, 8, 16, 32, 64, 128, 256 Мбайт), до 768 Мбайт SDRAM, ECC. AGP 1X/2X. 2 порта UltraDMA/33 IDE. I/O -2 последовательных порта, 1 параллельный порт (ЕСР/ЕРР), 2 USB, PS/2, IrDA TX/RX Header, floppy. ACPI, Hardware monitoring, Wake on LAN header, Wake on Ring header и т. д. Включение от клавиатуры, мыши, сети и модема. BIOS — Award BIOS v.6, Plug and Play, Write-Protect Anti-Virus, SoftMenu III (или DIP-переключатели для установки параметров CPU). Слоты: 6 PCI, 1 ISA, 1 AGP.

Abit BM6 — ATX, чипсет i440BX AGPset. Разъем Socket 370. Процессоры: Pentium HI, Pentium II и Celeron. Частоты шины FSB: 66, 75, 83, 100, 103, 105, 110, 112, 115, 120, 124, 133 МГц. ОЗУ-- 3 DIMM, до 768 Мбайт SDRAM. AGP 1X/2X. 2 UltraDMA/33 IDE. I/O — 2 последовательных порта, 1 параллельный порт (ЕСР/ЕРР), 2 USB, PS/2, IrDA TX/RX Header, floppy. BIOS - Award BIOS, АРМ, DMI, Plug and Play, Anti-boot Virus, SoftMenu II. Слоты: 5 PCI, 2 ISA, 1 AGP.

AbitKTT - ATX (305x230 мм), чипсет: VIA Apollo KT133 (VT8363+VT82C686A). Разъем Socket A (Socket 462). Процессоры: AMD Athlon и AMD Duron. Частота шины FSB: 100 МГц DDR (Alpha EV6). Overclocking: напряжение питания ядра процессора 1,1—1,85 В с шагом 0,25 В, частоты шины процессора: 100, 101, 103, 105, 107, 110, 112, 115, 117, 120, 122, 124, 127, 133, 136, 140, 145, 150 и 155 МГц. ОЗУ -3 DIMM (168 р, 3,3 В), до 1,5 Гбайт РС100/РС133 SDRAM, частота шины памяти 100/133 МГц. AGP 1X/2X/4X. BIOS. 2 порта IDE (до 4 устройств Ultra DMA/66/33), 2 разъема PS/2 для подключения клавиатуры и мыши, 1 floppy-порт, 1 параллельный порт (ЕРР/ЕСР), 2 последовательных порта, 2 порта USB (+2 доп.) и т. д. BIOS - Award Plug and Play, Слоты: 1 AGP, 6 PCI, 1 ISA.

Существует расширенный вариант материнской платы Abit KT7 — Abit КТ7-RAID. Основным отличием данного варианта является то, что в архитектуре платы используется специализированная микросхема НРТ-370. Это позволило не только реализовать UltraDMA/ЮО, но и возможности RAID (Redundant Array of Independent Disks). Как известно, RAID позволяет повысить скорость работы и надежность хранения данных на жестких дисках, которых благодаря наличию микросхемы НРТ-370 в этом варианте материнской платы может быть до восьми IDE-устройств.

Материнская плата Abit KT7 относится к пока еще редкому классу плат, встроенные средства которых позволяют разблокировать замороженные частотные коэффициенты процессоров. Однако это касается только тех случаев, когда мостики L1 на поверхности процессоров AMD Athlon и AMD Duron остались неперерезанными в процессе их изготовления и тестирования производителем. В противном случае можно воспользоваться технологией восстановления мостиков (см. разд. "Разгон AMD Duron и Athlon Thunderbird" главы 14) (http://rudteam.narod.ru/cpu/amd-new-oc.html). Если же возможности разгона с помощью изменения частотного множителя процессора будут недоступны, то придется ограничиться либо штатными режимами, либо разгоном с помощью увеличения частоты шины процессора.

Следует отметить, что, несмотря на использование в качестве South Bridge микросхемы VT82C686A, в состав которой входят встроенные средства АС'97, аудиофункции не поддерживаются архитектурой материнской платы Abit KT7. Это, конечно, ограничивает возможности данного изделия. Более того, вероятно, что данное обстоятельство даже отпугнет какую-то группу потенциальных покупателей. Однако, учитывая сравнительно невысокое качество подобных аудиосредств, их отсутствие не является существенным недостатком этой платы. Кроме того, необходимо напомнить, что материнская плата Abit KT7 не рассчитана на системы низшей категории стоимости (Low End).

А вот достоинства у этой платы имеются. И одно из них — это наличие охлаждающих средств для микросхемы чипсета North Bridge. При этом кроме традиционного радиатора на микросхеме, используется вентилятор. По замыслу разработчиков применение в дополнение к мощному кулеру процессора еще одного вентилятора, установленного на микросхеме North Bridge VT8363, должно повысить устойчивость и надежность системы (Рисунок 16.2). Следует отметить, что стабильность работы, как правило, является обычным для изделий фирмы Abit.

После выхода чипсета VIA Apollo KT133A фирмы Abit разработала новый вариант платы, названный Abit KT7A. Эта плата в отличие от своего прототипа отличается расширенным диапазоном тактовых частот шины FSB, на которых достигается устойчивая работа компьютера. Это в дополнение к возможности изменения частотного коэффициента процессора обеспечивает возможность оптимального разгона и достижение еще большей производительности.

ASUS P2B-B - Baby AT (220x228 мм), чипсет 100 МГц J440BX AGPset с PIIX4E South Bridge. Разъем Slot 1. Процессоры: Pentium II 233—450 МГц,

Celeron. Частота шины — 66/100 МГц, AGP — 66/133 МГц, overclocking — 66, 75, 83, 100, 103, 105, ПО, 112, 115, 120, 124, 133, 140, 150 МГц. ОЗУ— 3 DIMM (I68p), до 768 Мбайт 100 МГц PC 100 SDRAM, ECC. 2 UltraDMA/33 IDE с поддержкой HDD большой емкости (более 8,4 Гбайт), ATAPI IDE CD-ROM и LS-120. I/O — 2 последовательных порта, 1 параллельный порт (ЕСР/ЕРР), порты: USB, IrDA, 2 PS/2, floppy (до 2,88 Мбайт), АТ-клавиатуры. Питание: АТ/АТХ — 12 В, 5 В, 3 В — 20-контактный АТХ, 12-контактный AT, поддержка программного выключения и включения от клавиатуры (при ATX). BIOS — 2 Мбит Flash EPROM Award AGP BIOS, ACPI, Plug and Play, Anti-boot Virus. Слоты: 3 PCI, 2 ISA, 1 AGP.

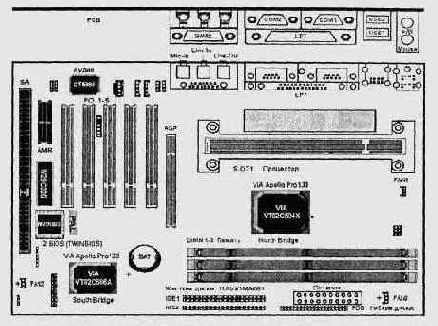

Рисунок 16.6. Структура и основные элементы материнской платы СТ-6АТА4




Производительность и функциональные возможности компьютеров в значительной степени зависят от специализированных микросхем системной логики — чипсетов, являющихся основой материнских плат.

В составе высокопроизводительных материнских плат, используемых в разогнанных системах, наибольшее распространение получили такие чипсеты, как, например, специализированные наборы фирмы Intel: 1440BX AGPset, i440ZX AGPset, i8!5, а также аналогичные изделия фирмы VIA: VIA Apollo Pro Plus, VIA Apollo Prol33, VIA Apollo РгоША, VIA Apollo KX133, VIA Apollo KT133.

Soltek SL-75KV+ - ATX (305x220 мм), чипсет: VIA Apollo KT133 (VT8363+VT82C686A). Разъем Socket A (Socket 462). Процессоры: AMD Athlon и AMD Duron. Частота шины FSB: 100 МГц (Alpha EV6).

Overclocking: частота шины FSB устанавливается либо с помощью DIP-переключателей - 100, 103, 105, ПО, 112, 115, 120, 124, 133.3, 140, 150 МГц, либо с помощью BIOS Setup - 100, 103, 105, 112, 115, 120, 124 МГц; напряжение на ядре процессора 1,5—1,858 с шагом 0,25В. ОЗУ— 3 DIMM (168 р, 3,3 В), до 768 Мбайт РС100/РС133 SDRAM, частота шины памяти 100/133 МГц. AGP 1X/2X/4X. 2 порта IDE (до 4 устройств Ultra DMA/66/33), 2 разъема PS/2 для подключения клавиатуры и мыши, 1 floppy-порт, 1 параллельный порт (ЕРР/ЕСР), 2 последовательных порта, 2 порта USB (+2 доп.) и т. д. BIOS — Award Plug and Play. Слоты: 1 AGP (Pro), 5 PCI, 1 ISA.

Но материнская плата относится к пока еще редкому классу плат, встроенные средства которых позволяют разблокировать замороженные частотные коэффициенты процессоров. Рассматривая возможности разгона процессора методом изменения значения множителя, необходимо отметить, что это возможно только при использовании тех процессоров, у которых мостики L1 не были перерезаны. В противном случае можно воспользоваться технологией восстановления мостиков (см. разд. "Разгон AMD Duron и Athlon Thun-derbird" ыавы 14) (http://rudteam.narod.ru/amd-new-oc.html).

Среди изделий фирмы Soltek можно также отметить материнские платы SL-75KAV и SL-75KAV-X. В них реализованы новейшие технологии, обеспечивающие диагностику аппаратных средств, а также автоматический или полуавтоматический выбор режима разгона процессоров.

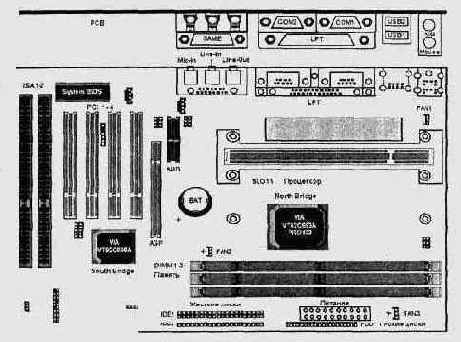

Рисунок 16.5. Структура и основные элементы материнской платы СТ-6АТА2


СТ-6АТА4 - АТХ, чипсет VIA Apollo РгоША (VT82C694X+VT82C686A). Разъем Slot 1. Процессоры: Pentium II и Pentium III (до 750 МГц) и Celeron (до 466 МГц). Частота шины FSB — 66/100/133 МГц, overclocking — 68, 75, 83 МГц и от 100 до 152МГц с шагом 1 МГц. ОЗУ- до 768 Мбайт SDRAM - 3 DIMM (168 р, 3,3 В), поддержка ЕСС (1 бит). AGP 1X/2X/4X. 2 порта IDE, поддерживающих РЮ mode 4, multiword DMA mode 2 и UltraDMA/33/66. I/O — 2 последовательных порта, 1 параллельный порт (SPP/ECP/EPP), 2 порта USB, floppy, Audio Line-in/out. AC'97 v2.1 CODEC для программной реализации звуковых функций и модема. Поддержка: Wake-On-LAN, Modem Ring, RTC Alarm, ACPI, Hardware Monitoring и т. д.

Award System BIOS с поддержкой Plug and Play (vl.Oa), АРМ (vl.2), DMI (v2.0) и с возможностью загрузки с гибких и жестких дисков, LS120, ZIP ATAPI, CD-ROM. Слоты: 5 PCI, I ISA, 1 AGP, 1 AMR.

Структура и основные элементы материнской платы СТ-6АТА4 представлены на Рисунок 16.6.
